一、產品概述
Z系列網絡電力儀表用于配電系統的連續監枧與控制。可測量各種常用電力參數、有無功電能、測量、可進行遠程控制、越限報警、并且有模擬量變送輸岀功能,Do輸岀可用于越限報警或遠程遙控。報警的門限值可遠程控設備。所有的數控都可以通過RS-485通訊口用 MODBUS協議讀出,開關量輸入D|可用于監視開關的狀態,Z系列儀表將高精度電量測量,智能化電能計量與管理和簡單人機界面結合在一起。
二、產品特點
●測量:三相電壓、電流、有功功率、無功功率、功率因數、頻率,有功電源、無功電源
●采用高可靠型性工業級DSP,數據采集速度快,測量精度高,運算處理速度快
●采用高可靠型性工業級DSP,數據采集速度快,測量精度高,運算處理速度快
●強大的數據采集和處理功能,可實現一個回路全電氣量的測量
●體積小,安裝方便,采用自鎖面板式安裝結構,無需螺絲固定即可安裝
●按線方便靈活,三和三線制,三相四線制可通過面積編程設置
●可選配1路RS485通訊口( Mod Bus通信協議),與其他設備進行聯網通信
●可選配1~4路4~20mA的模擬量輸出和1~4路開關量輸入輸出

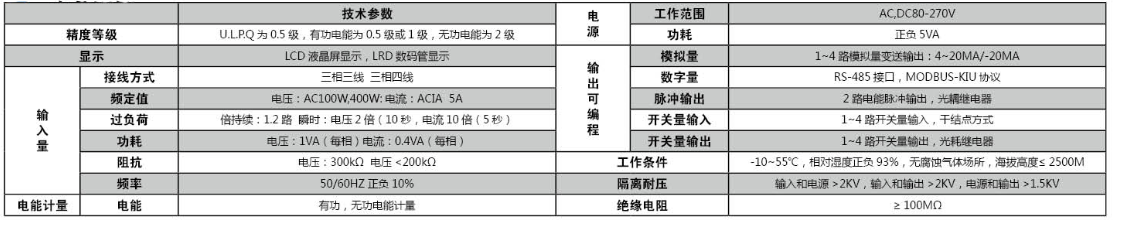

三、主要功能

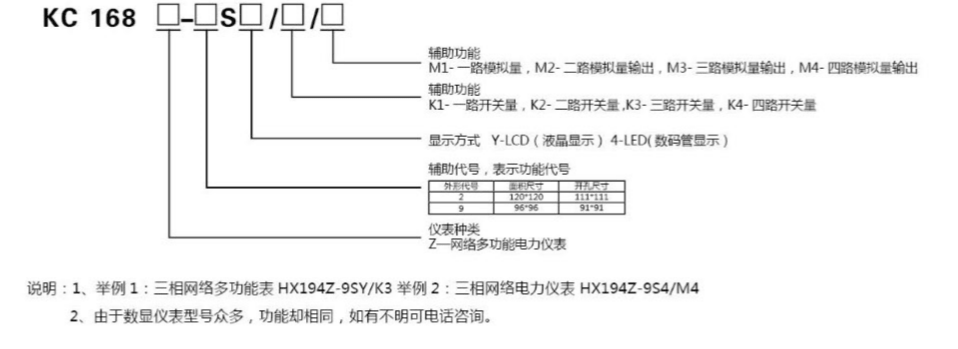

四、命名意義

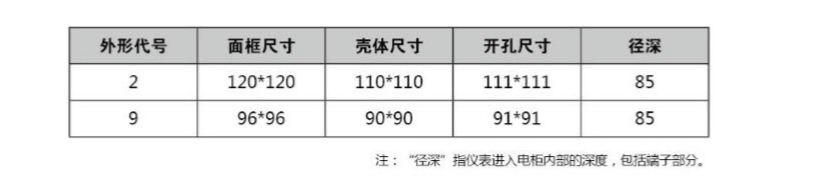

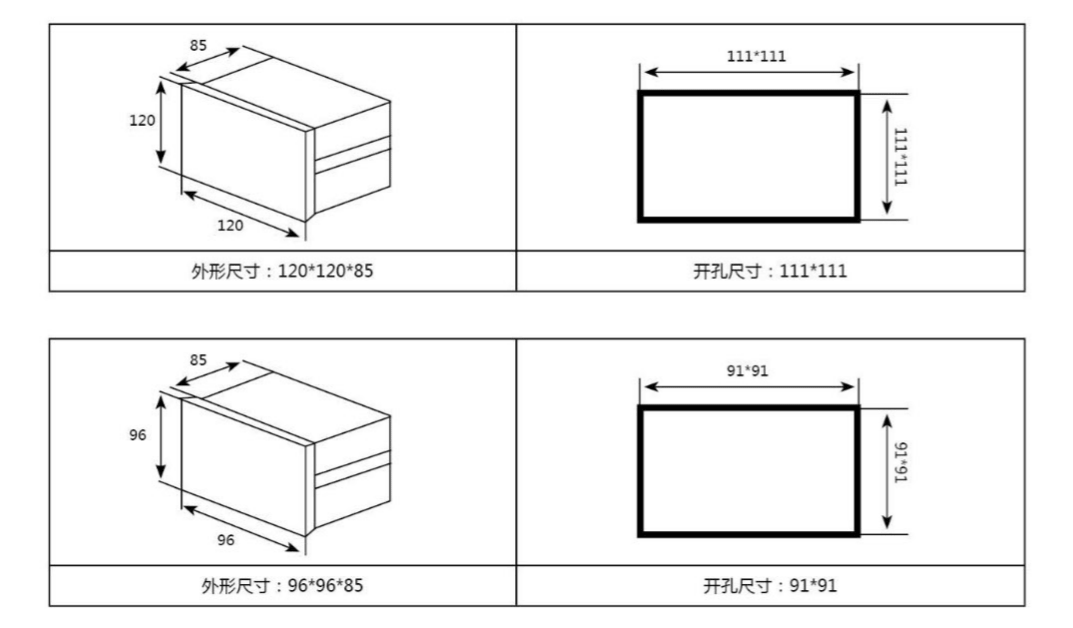

五、外形及開口寸

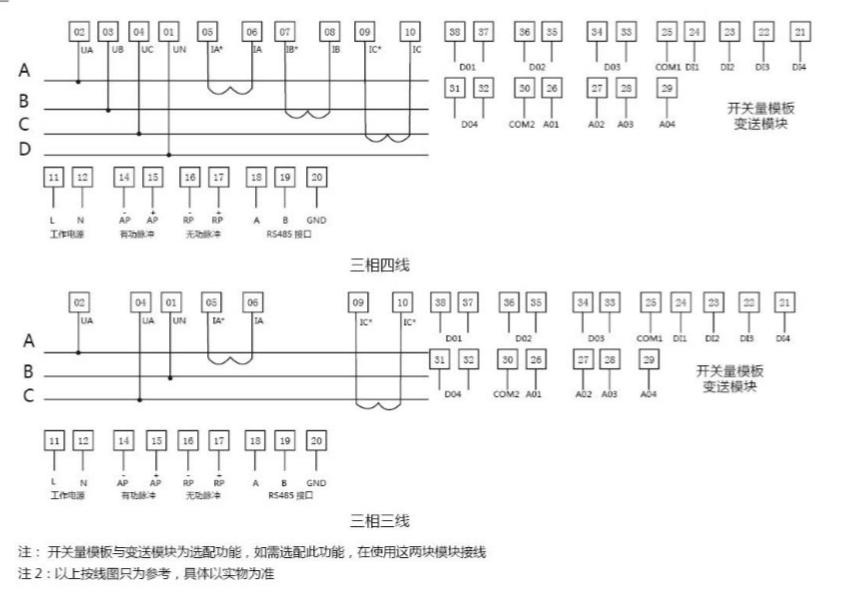

六、儀表接線圖
七、訂貨范圍
型號:KC168E-9S4/M4(三相網絡多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT100/5A輸入PTAC380V
接線方式:三相四線
型號:KC168z-9SY/K4(三相網絡多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT:200/5A輸入PT:AC10/0.1KV
接線方式:三相三線
型號:KC168z2s4/M2(三相網絡多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT:300/5A輸入PTAc380V
接線方式:三相四線
型號:KC168z-2SY/K2/M4(三相復費率網絡多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT400/5A輸入PTAc10/01KV
接線方式:三相三線
