產品概述
E系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能電力儀表,能夠完成電量測量、電能計算、數據顯示、采集及傳輸,可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為05級或1級,實現LED/LCD現場顯示和遠程RS-485數字接口通訊、采用 MODBUS-RTU通訊協議。
產品特點
●測量:三相電壓、電流有功功率、無功功率、功率因數、頻率,有功電源、無功電源
●采用高可靠型性工業級DSP,數據采集速度快,測量精度高,運算處理速度快
●強大的數據釆集和處理功能,可實現一個回路全電氣量的測量
●體積小,安裝方便,采用自鎖面板式安裝結構,無需螺絲固定即可安裝
●按線方便靈活,三和三線制,三相四線制可通過面積編程設置
●可選配1路RS485通訊口( Mod Bus通信協議),與其他設備進行聯網通信

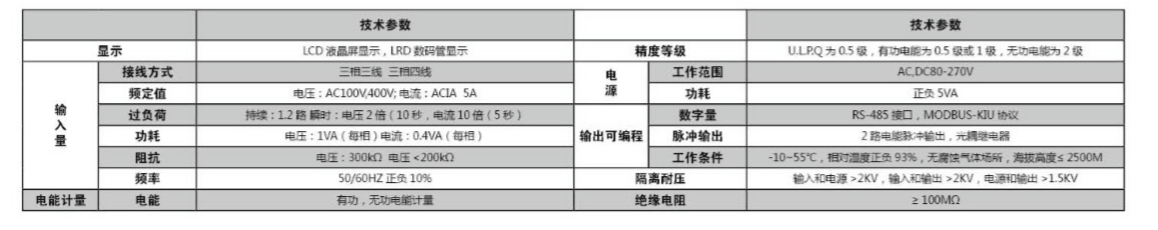

主要功能

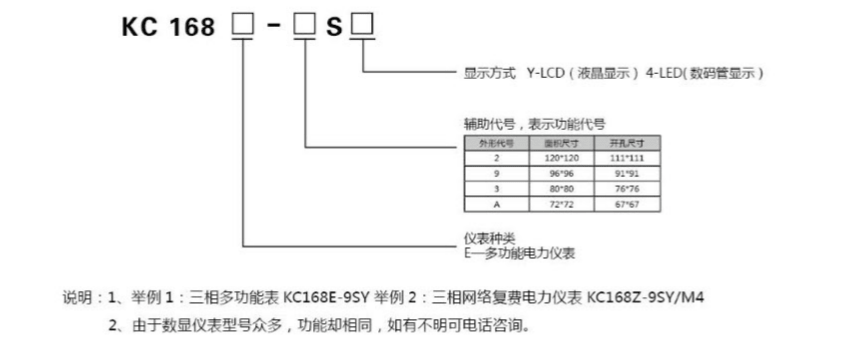

命名意義

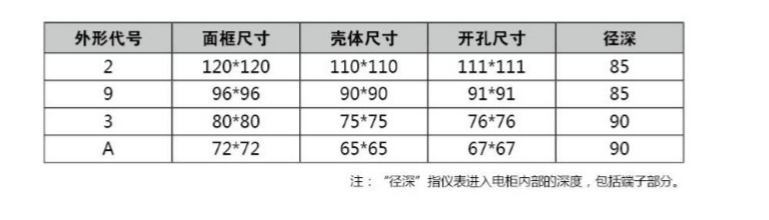

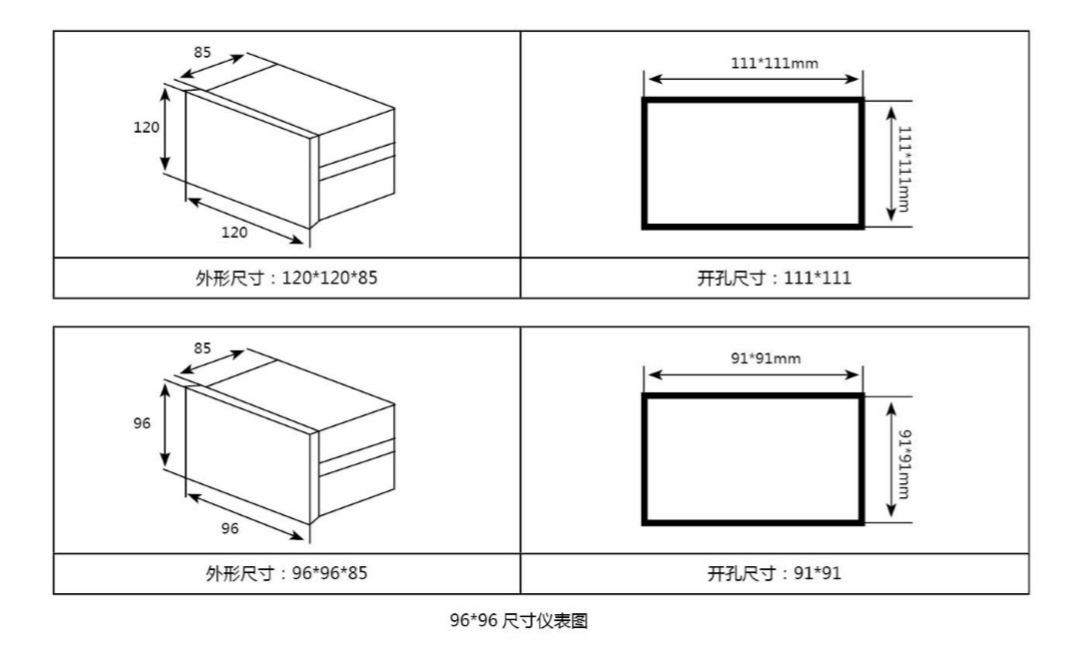

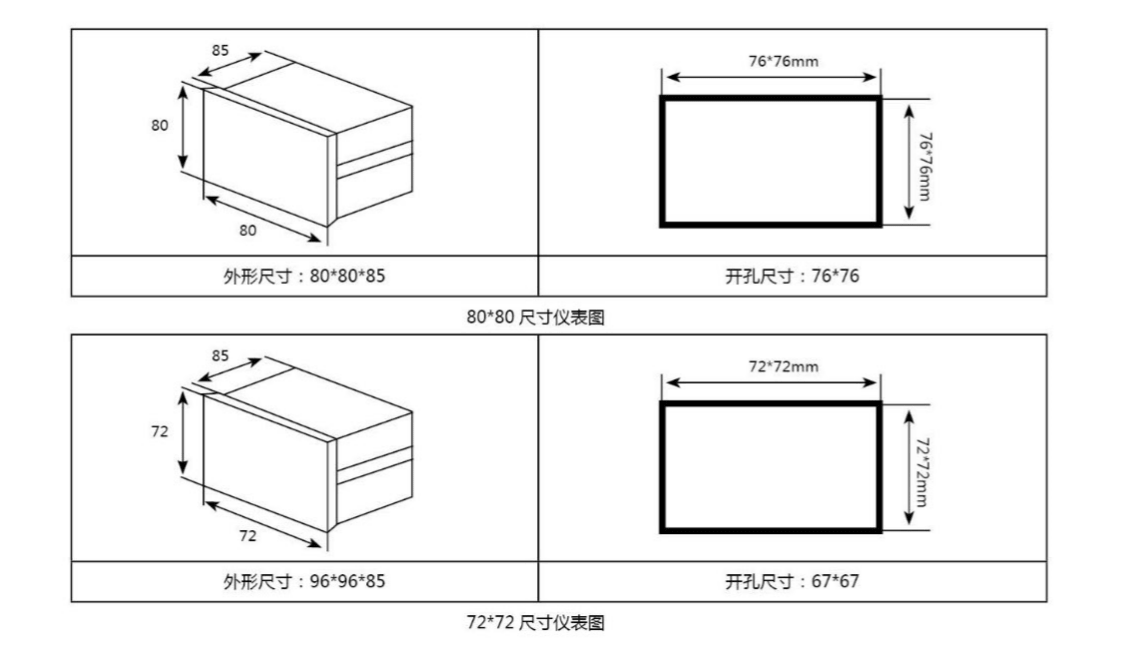

外形及開孔寸

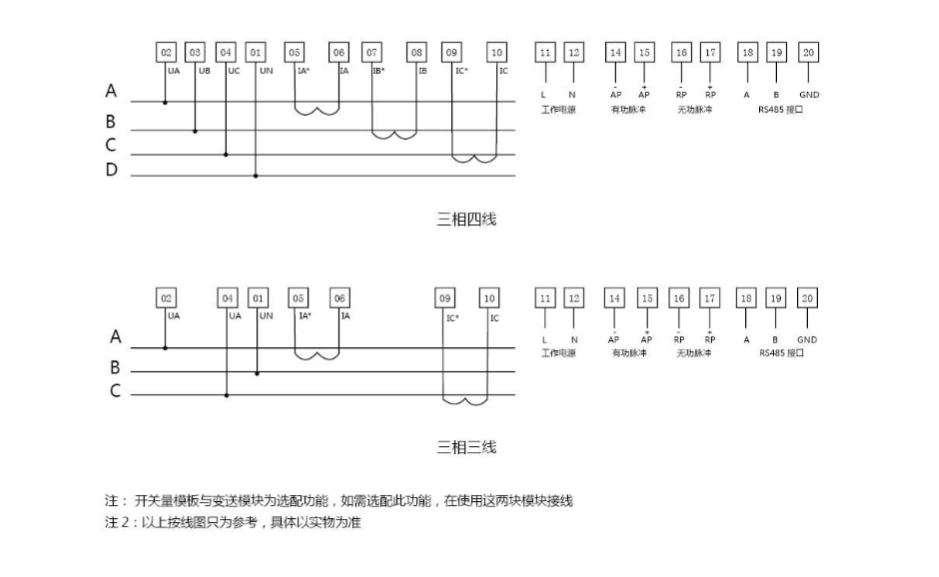

儀表接線圖
型號:KC168E-9s4(三相多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT100/5A輸入PTAC380V
接線方式:三相四線
型號:KC168E-9sY(三相多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT200/5A輸入PT:AC10/01KV
接線方式:三相三線
型號:KC168-2s4(三相多功能電力儀表)
工作電源:AC220V或AC/DC80-265V輸入CT:300/5A輸入PTAc380V
接線方式:三相四線
型號:KC168-AS4(三相多功能電力儀表）
工作電源:AC220V或AC/DC80-265V輸入CT300/5A輸入PTAC6/01KV
接線方式:三相三線
