產品概述
K系列數顯電測表適用于電力電網,自動化控制系統中?？膳c互感器、分壓器、分流器、電量變送器等配套使用對電網中的電壓、電流,功率、功率因數、頻率等電量參數進行測量,電流變CT,電壓倍率PT可通過面板按鍵自由設定,可選一路報警輸出,對被測量參數實現上下監控。一路模擬量輸出,三相電流電壓可選三路模擬量輸出RS-485數字按口。采用標準 MODBUS-RTU協議。該系列產品具有精度高,隔離性強,性能穩定,抗震動等優點?？芍苯犹娲械闹羔樖絻x表,產品符合GB/T13978。
產品特點
●采用高可靠性工業級DSP、數據采集速度快,測量精度高,運算處理速度快
●強大的數據采集和處理功能,可實現對各種電量參數的測量
●強大的數據采集和處理功能,可實現對各種電量參數的測量
●體積小、安裝方便,采用自鎖面板安裝機構,無需螺絲固定即可安裝
●接線方便靈活,三相三線制、三相四線制儀表通用
●帶RS-485數字接口,采用標準 WODBUS-PTU協議
●可選一路報警輸出,對被測量參數顯示上下限監控
●可帶一路模擬輸出,三相電流電壓可選三路模擬輸岀,可選擇被測量的變送輸出,輸初為DC4~20mA、Dco~5V、0~20mA等可選
●四位LED數碼實時顯示,儀表可通過顯示面板按鍵顯示值
●標準CT輸入,標準PT輸入或直接輸入

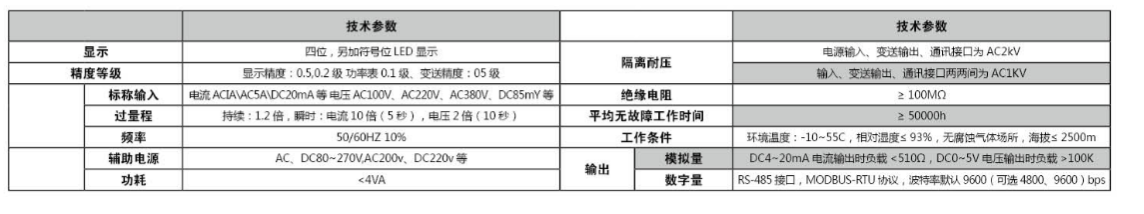

技術指標

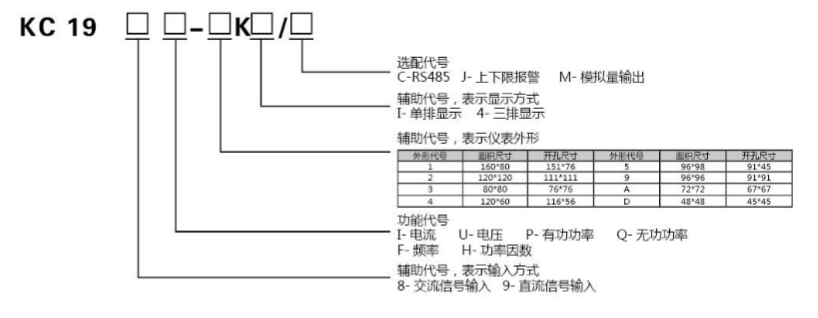

命名意義

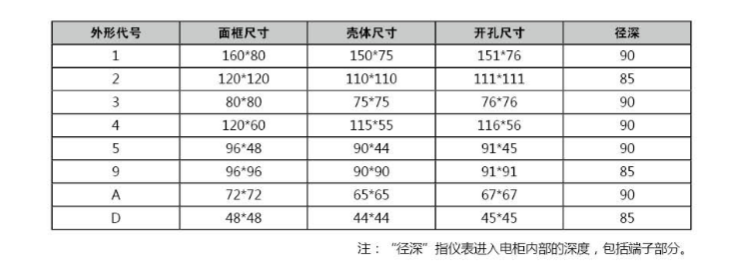

外形及開孔寸
訂貨范例
型號:KC168I9K4/C(三相電流表帶Rs485)
工作電源:AC220V或AC/DC80-265V輸入CT100/5A接線方式:三相四線型號:HX194U-9K1/(單項電壓表帶報警)
工作電源:AC220V或AC/DC80-265V輸入PT:ACO/450V接線方式:單相
型號:KC168P-9K1/M(三相有功功率表帶模擬輸出量)
工作電源:AC220V或AC/DC80-265V輸入CT:200/5A接線方式:三相三線

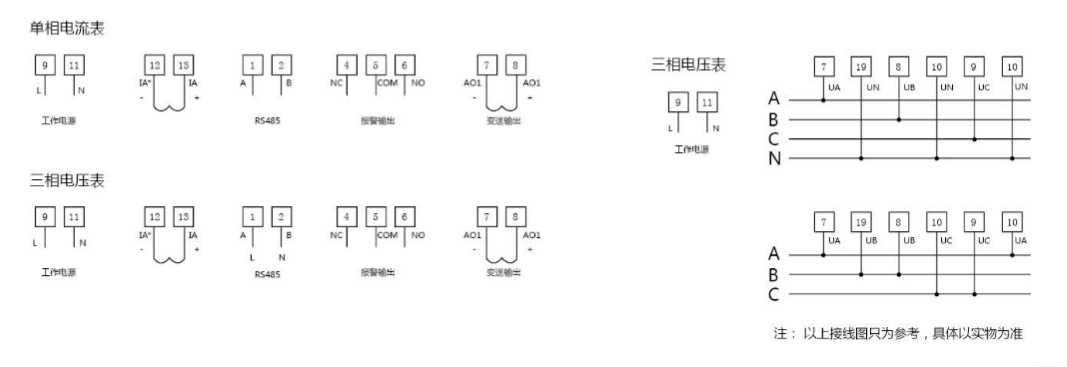

儀表接線圖
