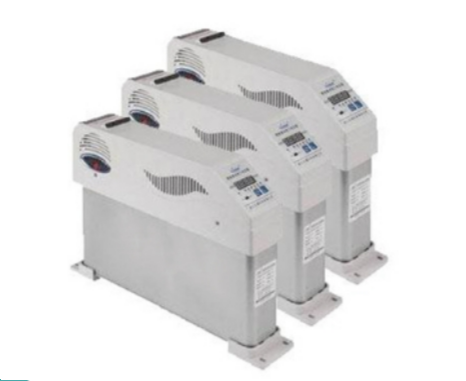

智能低壓補償模塊

一、概述：

KC- ZM系列智能電容器模塊是用于0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的全新一代無功補償設備。該裝置由智能集成模塊與電力電容器兩大部分組成，包括智能測控系統、過零投切系統、多種保護系統，通信系統、人機交互系統、電力電容器系統等。它替代了傳統的由無功補償控制器，熔斷器，接觸器或者復合開關，熱繼電器、低壓電容器指示燈等零散件組裝在柜內而成的無功補償裝置。智能集成電力電容器具有補償效果更好、功耗更低、體積更小、節約成本更多、使用更靈活、維護更方便、使用壽命更長、可靠性更高等特點，適應了現代化電網對無功補償的更高要求。

二、主要技術特點:

• 綜合模塊的投切控制開關采用先進的復合開關技術。可控硅過零觸發采用光電觸發方式，實現一次系統和二次系統隔離。復合開關電路具有完備的過電壓，過電流保護電路，確保開關投切可靠壽命30萬次以上。開關投切過程為零電壓投，零電流切，即'過零投切”。因此，電容器投切過程無涌流沖擊，無切除過電壓，無電弧現象，延長了設備的使用壽命，解決了傳統模式中接觸器、電容器經常損壞的難題。

• 補償方式靈活，可以選擇三相共補也可以選擇三相分補，完全適用三相平衡、三相不平衡以及混合補償的要求，以達到補償效果。裝置既可以單臺使用，實現就地自動無功補償，也可以多臺聯機構成系統使用，實現分散和集中補償。

• 綜合模塊設有人機對話窗口，電容器投切狀態指示，復合開關故障指示，通訊接口，電源端子，手動、自動切換開關等。可以方便地設置過壓、欠壓、電容器過溫度等保護定值、電容容量、CT變比，同臺或不同組電客投切間隔等參數，還可以方便地查詢電流、電壓、無功功率等設備運行參數。
